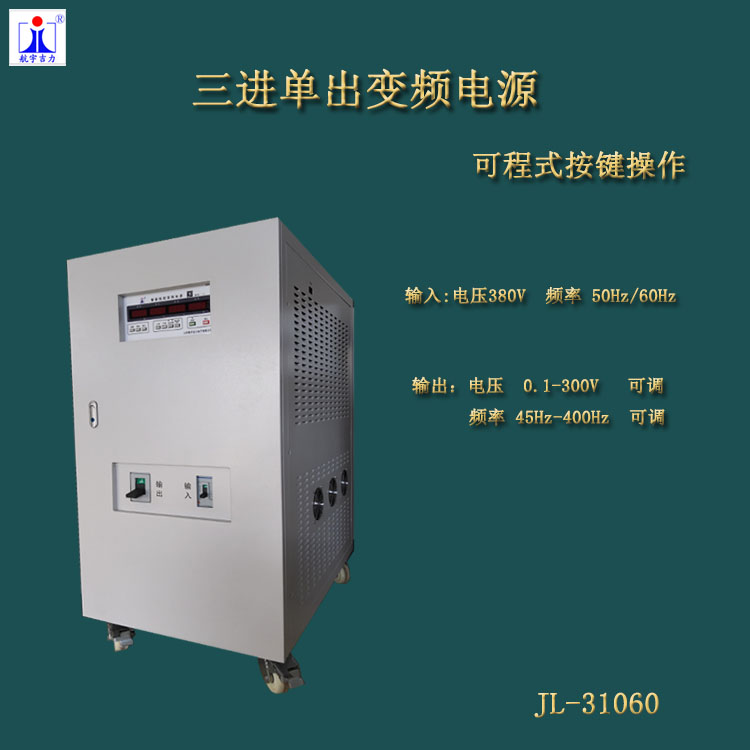

产程控变频电源JL31060技术参数：
型 号 JL31060
容 量 60kva
制作方式 IGBT/SPWM正弦波脉宽调制方式
输入电压 三相 380V±10％
输入频率 50Hz/60Hz±5Hz
输出制式 单相两线 +地线
输出电压 1.0～150.0V，/ 150.1～300.0V，
输出最大负载电流 低档 545.45A
高档 272.72A
输出波形 正弦波
输出频率 定频：50Hz、60Hz、或（400Hz ） 调频: 45.0Hz～65.0Hz，
频率稳定度 ≤0.01％
电压稳定度 ≤1％
波形失真度 ≤2％（阻性负载）
效率 ≥85％
频率显示 四位LED，分辨力0.1Hz
电压显示 四位LED，分辨力0.1V
电流显示 四位LED，分辨力1A/0.1A
功率显示 四位LED，分辨力0.1KW /0.01KW /0.001KW
功率因数 三位LED，分辨力0.01
预置功能 输出电压、输出频率、输出电压上、下浮动百分比预置；
快捷功能 常用电压、频率转换，输出电压上下浮动选择；
保护 过载、过流、过热（85℃±5℃）、短路等保护
功能 保护装置动作后发出报警信号，显示故障代码；
过载能力 1.0Ie＜ I输出≤1.1Ie，延时15s
1.1Ie≤I输出≤1.2Ie，延时5s
外部通信接口（选配） RS-232C /RS-485 （订货时说明）
外壳防护等级 IP20
工作环境 温度：-10℃～40℃ 湿度:10%～90% （25℃，无凝露）、
海波高度≤2000m
外形尺寸（W*H*D)）㎜ 660*1260*980（仅供参考）
重量 约420（KG）品特点
高频SPWM硬件调整技术，反应速度快，输出稳定；
大功率MOS/IGBT驱动，运行可靠，过载能力强；
适用于阻性、感性、整流性等各种负载；
具有过热、过流、短路等异常状况保护功能；
具有参数记忆功能、快捷键操作方式，使用简单方便；
电源电压在线可调，输出频率可任选；
采用高亮LED显示，清晰醒目，可视角度大，方便生产线使用；
具有RS232通讯接口，波特率可达9600。
主要用途及适用范围
专业实验室（EMI/EMC/安规）；
制造厂（品质保证/寿命测试）；
外销产品测试，模拟各国电网；
产品研发测试。
表1 单入单出产品规格
型号 JL-11000 JL-11001 JL-11003 JL-11005 JL-11010 JL-11015
容量
（kVA） 0.5 1 3 5 10 15
最大负载电流（A） 高档 2.3 4.6 13.7 22.8 46 68
低档 4.6 9.2 27.4 45.6 92 136
表2 三入单出产品规格
型号 JL-31020 JL-31030 JL-31045 JL-31075 JL-31100 JL-31150
容量
（kVA） 20 30 45 75 100 150
最大负载电流（A） 高档 92 137 205 341 450 680
低档 184 274 410 682 900 1360
表3 过载保护特性
电源规格 过载保护条件
（0.5～5）kVA 连续运行条件： P输出≤1.0P额定/I输出≤1.0I额定
15秒内关断输出：1.0P额定＜P输出≤1.2P额定/1.0I额定＜I输出≤1.2I额定
5秒内关断输出： 1.2P额定＜P输出≤2.0P额定/1.2I额定＜I输出≤2.0I额定
立即关断输出： 2.0I额定＜I输出
10kVA以上 连续运行条件： P输出≤1.0P额定/I输出≤1.0I额定
15秒内关断输出：1.0P额定＜P输出≤1.1P额定/1.0I额定＜I输出≤1.1I额定
5秒内关断输出：
10kVA～20kVA： 1.1P额定＜P输出≤1.5P额定/1.1I额定＜I输出≤1.5I额定
30kVA及以上： 1.1P额定＜P输出≤1.2P额定/1.1I额定＜I输出≤1.2I额定
立即关断输出： 1.5I额定＜I输出（10kVA～20kVA）
1.2I额定＜I输出（≥30kVA）
安装、调试
应将变频电源接至具有保护接地的市电插座，以确保操作人员安全；
确定输入电压符合输入技术指标的要求；
应保证电源两侧面及后部留有200mm间隙，保证良好通风；
雷雨天气时，应停止电源工作并最好将电源线拔掉；
避免放置阳光直射、雨淋或潮湿之处；
请远离火源及高温，以防机器温度过高。
运行时的维护保养
不可在产品的运行状态下，关断电源开关（应先按停止键，再关断电源开关）。
确保更换的保险丝与该机保险丝型号相同。
当电压显示窗口显示“----”并有声光报警信号时，机器进入自我保护状态，按“停止”键两次可以返回待机状态。并检查报警原因，排除引起的故障，方可再次起动机器。如果不能排除故障，请将机器关闭，请专业人员检查原因或与厂方取得联系。
长期停用时的维护、保养
如果电源长期在潮湿环境下放置，应先将电源置于干燥通风处去除机内潮气，再通电使用。
运输、贮存
a）禁止倒置存放和运输；
b）贮存场所应无易燃、易爆、有毒等化学物品和其它腐蚀性气体，无强烈的机械振动和冲击，应避免强烈的电磁场作用和阳光照射。
c）贮存条件
温度：0℃～40℃
相对湿度：50%～80％
