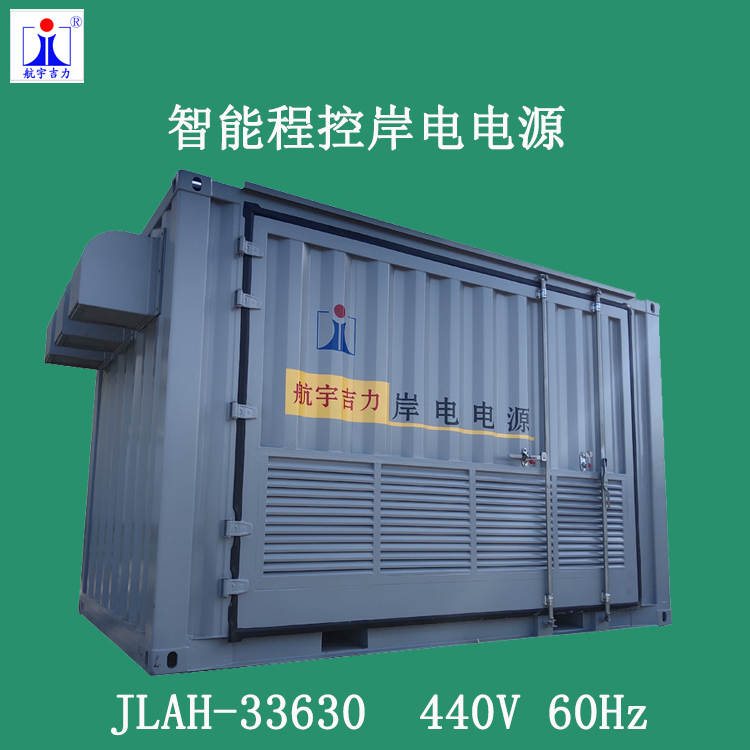

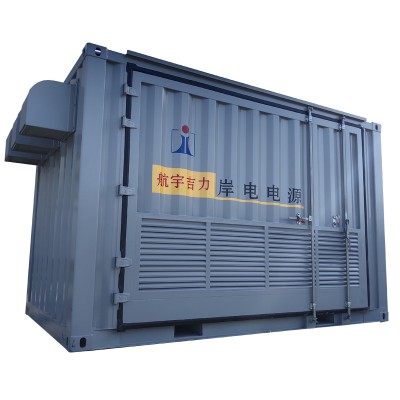

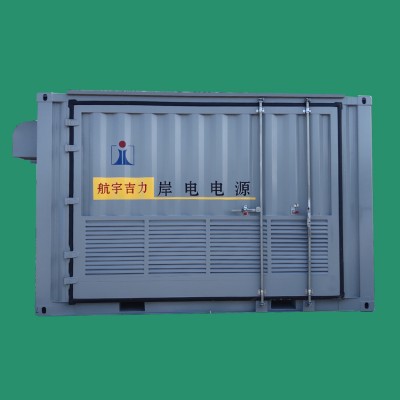

型号 JLAN-33630CT输出容量 630KVA
控制方式 IGBT/SPWM正弦波脉宽调制方式
输入相数 三相四线
输入电压 380V±20%
输入频率 50Hz/60Hz±10%
交
流
输
出 相 数 三相四线+地线
电压 额定电压440V （0V-480.0V连续可调）
电压分辨率 0.1V
频 率 定频：50Hz、60Hz 调频：45.0Hz-70.0Hz(在线调节)
频率分辨率 0.1Hz
波 形 标准正弦波
电压稳定度 ≤±1%
频率稳定度 ≤±0.01%
总谐波含量 ≤3%（阻性负载） （THD）
三相电压不平衡 可接不平衡负载、可做单相使用
显
示
装
置 显示屏 7吋彩色触摸屏显示
线电压 四位LED，分辨力0.1V
频 率 四位LED，分辨力0.1Hz
电 流 四位LED，分辨力0.1A
功 率 四位LED，分辨力0.1kW
按钮 显示 输入电源、 输出、故障、急停等
报警功能 故障时发出报警（声光）信号，并显示故障代码
效率 ≥95％
保护 输出过载、过流、过热、短路等保护
功能 保护装置动作后发出报警信号，显示故障代码；
绝缘电阻 输入对外壳及输出：≥20M（DC1000V）；
输出对外壳：≥20M（DC500V）
抗电强度 输入对外壳及输出：AC1500V/min，漏电流＜20mA；
输出对外壳：AC1500V/min，漏电流＜20mA
过载能力 1.0Ie＜ I输出≤1.1Ie，延时15s
1.1Ie≤I输出≤1.2Ie，延时5s
外壳防护等级 IP20（室内）
串口通讯 RS485 (MODbus RTU)
使用环境 温度：-10℃～40℃ 湿度:10%～90% （25℃，无凝露）、海波高度≤2000m
外形尺寸（㎜） 2700*2100*1100
重 量（㎏） 约5吨
