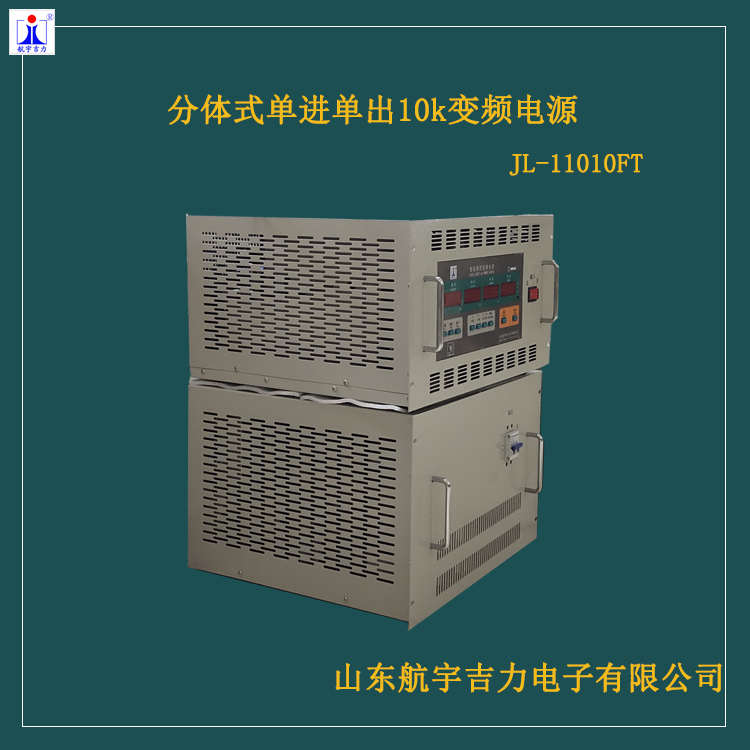

型号 JL-11010FT容量 10KVA
制作方式 IGBT/SPWM正弦波脉宽调制方式
输入电压 单相 AC220V±15％，
输入频率 50Hz±5Hz
输出电压 低档：0.0-130.0v；高档：0.0-260v
输出波形 正弦波
输出频率 定频：50Hz、60Hz 400HZ 调频40hz-70Hz，
输出电流 低档：66A 高档：33A
频率稳定度 ≤0.01％
波形失真度 ≤2％（THD阻性负载测试）
源电压效应 ≤±1％
源电压效应负载效应 ≤±1％
效率 ≥85％（3kva及以下容量为≥70%）
频率显示 四位LED，分辨力0.1Hz
电压显示 四位LED，分辨力0.1V
电流显示 四位LED，分辨力0.01A
功率显示 四位LED，分辨力0.01kw
功率因数显示 三位LED，分辨力0.01
波峰系数 3:1
冷却方式 强制冷风
保护装置 输出输入无熔丝开关，电子电路快速侦测过载、过流、过热短路自动保护并报警
绝缘电抗 500Vdc，输入对外壳及输出：≥20M
耐压绝缘 1800Vac/5ma/1分钟
外壳防护等级 IP20
工作环境 温度：-6℃～40℃ 湿度:10%～90% （25℃，无凝露）、
海波高度≤2000m
通讯方式 RS232 线长2米
外形尺寸（W*H*D)）㎜ 控制部分：19*6U*430
变压器部分：19*6U*430
备注 电源不直接启动，输入输出加滤波器，模块加屏蔽罩
