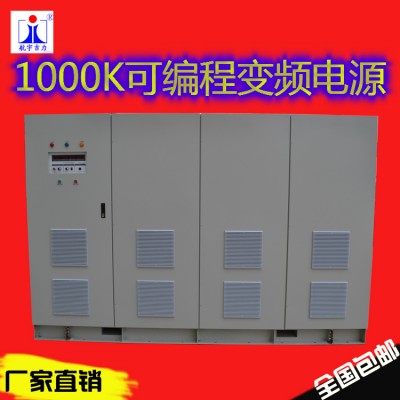

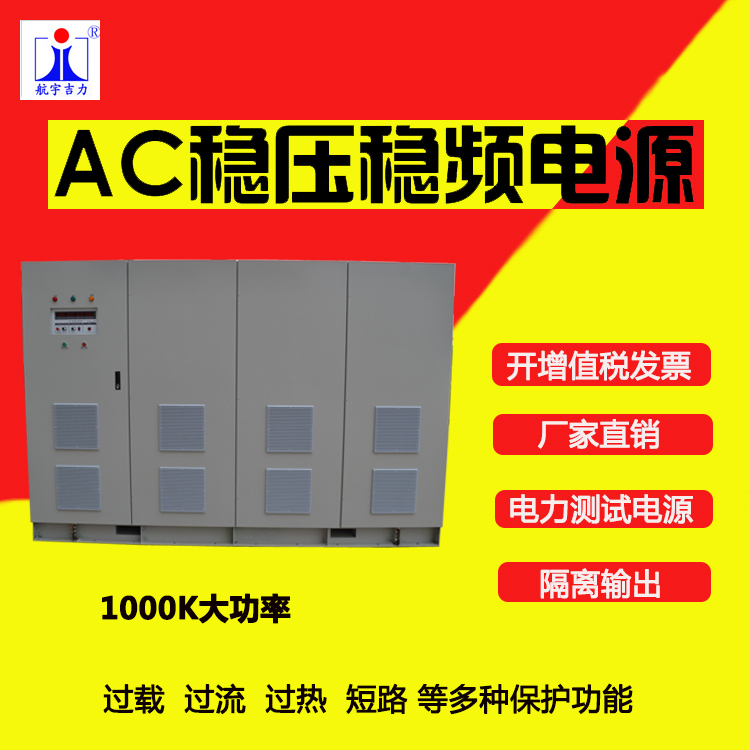

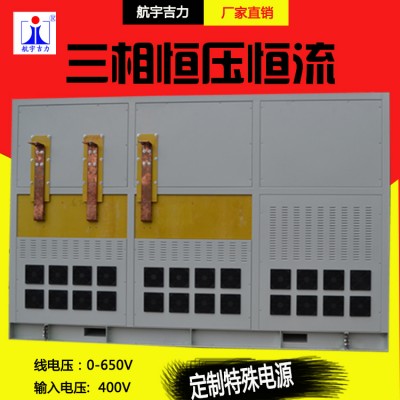

型号 JL331000AT-0.65KV输出容量 1000KVA
输入电压 三相三线400V±10％，
输入频率 50Hz/60Hz±5Hz
交
流
输
出 相数 三相四线+地线
电压 线电压：0.0V-650V
频率 调频：45HZ-200HZ
定频：50HZ、60HZ、150HZ、200HZ
波形 标准正弦波
频率稳定度 ≤±0.1％
电压稳定度 ≤±0.5％ FS
总谐波含量 ≤2％（80% 阻性负载）（THD）
三相线电压偏差 ≤±1％ FS（平衡负载时）
效率 ≥85％
保护 过载、过流、过热、短路等保护
绝缘电阻 输入对外壳及输出：≥20M（DC1000V）
输出对外壳：≥20M（DC500V）
抗电强度 输入对外壳及输出：AC1500V/min,漏电流＜20mA；
输出对外壳：AC1500V/min,漏电流＜20mA；
外壳防护等级 IP20
使用环境 温度：-10℃～45℃ 湿度:10%～95% （25℃，） 、海拔高度≤2000m
外形尺寸（mm） 3000（宽）×2000(高)×1400(深)仅做参考以实际外形为准
备注 1、输入加滤波器，防止对同源仪器的电网干扰
2、做好电源的内部绝缘，耐压和绝缘满足要求
3、电源控制可以选择本机控制或外部控制
4、外控说明
4.1频率45-200Hz;50Hz、60Hz、150Hz、200Hz可以外部接点控制
4.2频率45-200Hz;可以外用DC 0-10V调节
4.3电压0-650V调节，可以用DC 0-10V调节
4.4如果电源故障，引出接点指示
4.5控制信号 端子排固定在前门上，做好定义说明
4.6引出输入空开（2000A/630A）的分闸合闸信号；
引出输出（采用三个接触器）接触器三种输出模式（三相输出、AC输出、断开）信号；分别引出三个接触器常开 常闭 线圈（220V）信号及接口。分别引出三相输出的电压 电流信号 （星接方式）
4.7使用场合车载且湿度比较大，做好三防处理（防潮湿、防振动、防霉菌、防凝露等）
5、输入电源分为两路，第1路为额定输入（选用2000A断路器），安装在电源正面，输入入铜排连接进线；第2路为630A空气开关，安装在电源正面。
