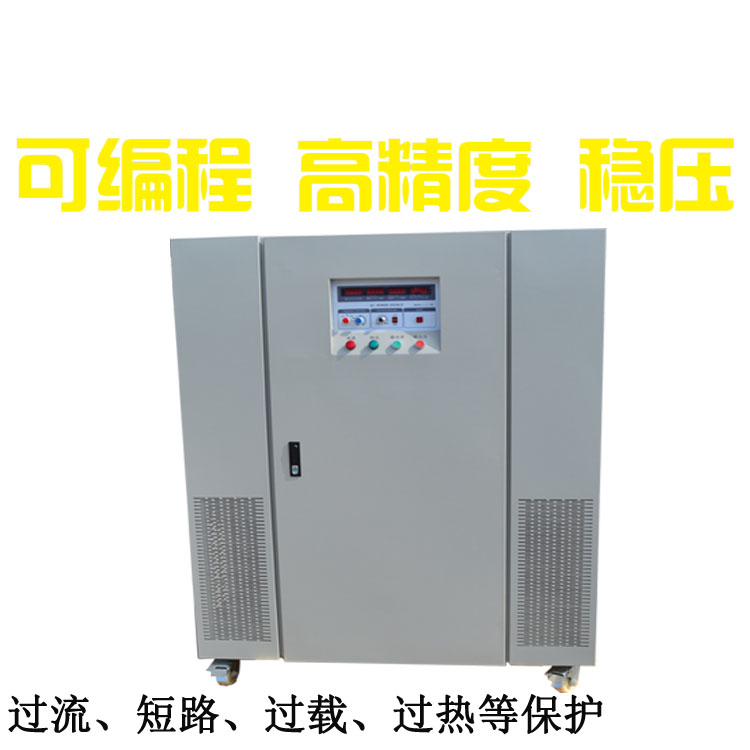

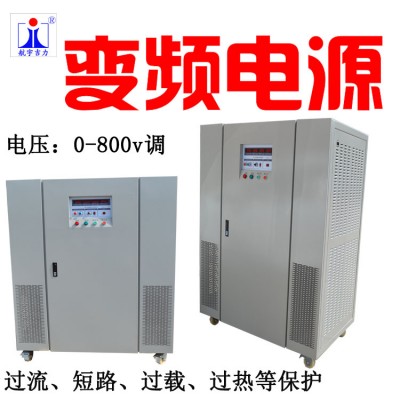

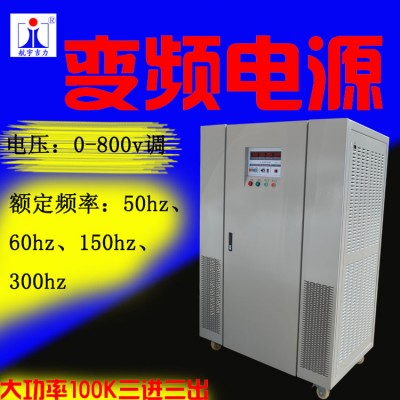

型号 JL33100AT-800V容量 100KVA
输入电压 三相三线 380V±10％，
输入频率 50Hz/60Hz±5Hz
输出电压 三相四线+地线 线电压：0.0～800.0V
输出频率 定频：50Hz、60Hz、150Hz、300HZ
输出波形 正弦波
频率稳定度 ≤±0.1％
电压稳定度 ≤±0.5％ FS
总谐波含量 ≤2％（80%线性负载）（THD）
三相线电压偏差 ≤±1％FS （平衡负载时）
负载效应 ≤1％
效率 ≥85％
保护 过载、过流、过热、短路等保护
绝缘电阻 输入对外壳及输出：≥20M（DC1000V）;输出对外壳：≥20M（DC500V）
过载能力 输入对外壳及输出：AC1500V/min，漏电流＜20mA；输出对外壳：AC1500V/min，漏电流＜20mA
外壳防护等级 IP20
工作环境 温度：-10℃～40℃ 湿度:10%～90% （25℃，无凝露）、
海波高度≤2000m
外形尺寸（W*H*D)）㎜ 1300(宽）*1680（高）*800（深）仅作参照以实际外形为准机箱颜色：RAL7035
备注 1、输入加滤波器，防止对同源仪器的电网干扰。
2、做好电源的内部绝缘，耐压和绝缘满足要求
3、电源控制可以选择本机控制或外部控制
4、外控说明
4.1频率50HZ、60HZ、150HZ、300HZ可以外部接点控制
4.2电压0-800V可以用DC0-10V调节
4.3如果电源故障，引出接点指示
4.4控制信号 直接引出到机箱内部，并定义所有的定义。
5、输入空开，输出接触器控制，带状态显示
6、机柜安装，带可锁紧的脚轮
